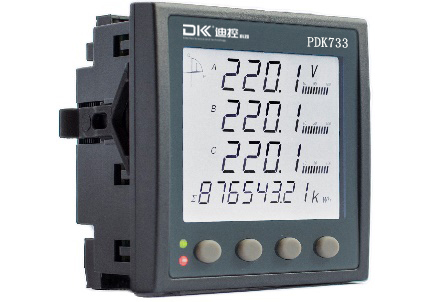

一、产品概述
PDK733多功能网路电力仪表，采用工业标准宽温液晶显示屏，具备良好的高低温显示特性，具备全电量测量和显示，包括动态报警、开关量输入输出状态、SOE事件记录、复费率、回路负荷率显示、谐波等、支持双通讯、变送输出功能。PDK733表采用卡扣式固定设计，提高柜体装配效率，适用于各行业开关柜配电屏回路配电测控。
二、产品特点
方便安装——柜内深度小于45mm，特别背部柜内空间，方便现场安装使用。
宽供电范围——仪表电源AC/DC85-260V，交直流国际通用电压范围
信号输入——额定电流输入1A、5A可设置；电压信号支持最高690V直接接入
显示全面——带模拟光柱显示电流、功率负荷率等
方便组网——标配RS485通讯接口，标准Modbus-RTU和DL/T645-2007双协议可选
高精度全电量测量——正反向有功电能计量，四限象无功电能计量。电能计量精度0.5S级。
灵活的扩展功能配置
*最多8路无源开关量输入采集监测，最多4路DO接点输出（两路独立，两路共用）可实现遥控或越限报警
*可选有功电能脉冲与第2路DO复用，供PLC等采集实时总有功电能数据
*可选复费率及需量功能，支持电能冻结；多种需量参数及时标；极值记录及时标等
*可选谐波功能，实时监测系统总谐波畸变率，2-31次分次谐波含有率等
*可选大容量（16MB）SOE事件记录，记录实时量的负荷数据，形成负荷曲线，记录时间间隔1~60分钟可以设置
*可选第二路RS485接口，满足双后台系统数据监测通讯需求
*可选最多3路4~20mA变送输出功能，通道间电气隔离，可免去信号隔离栅
三、技术指标
参数 | 性能指标 | ||
输入信号 | 信号网路 | 三相三线、三相四线，详见接线图； | |
频率 | 45～65Hz； | ||
电压 | AC 57.7/100V、230/415V | ||
过负荷：1.2 倍额定值（连续）；2 倍额定值/1 秒； | |||
功耗：＜ 0.5VA（每路）； | |||
电流 | AC 1A、5A | ||
过负荷：1.2 倍额定值（连续）；10倍额定值/1 秒； | |||
功耗：＜ 0.5VA（每路）； | |||
精度 | 电压、电流、功率 | 0.2级 | |
有功电能 | 0.5s级 | ||
无功电能 | 2级 | ||
电源 | 工作范围：AC/DC 85V～260V 功耗：主体功耗≤5VA； | ||
继电器输出 | 触点类型：常开 （电平输出或点动模式） 触点容量：AC 250V/3A DC 30V/3A； | ||
电能脉冲输出 | 输出方式：集电极开路的光耦脉冲； | ||
开关量输入 | 支持干接点输入，内置DC12V电源； | ||
通讯 | RS485接口支持Modbus-RTU协议或DLT645规约； | ||
安全性 | 工频耐压 | 辅助电源、电压信号、电流信号之间工频耐压为AC 2kV/1min； 开关量输入、脉冲输出、通讯、之间的工频耐压为AC 1kV/1min； | |
绝缘电阻 | 输入、输出端对机壳>100MΩ； | ||
电磁兼容等级 | 符合IEC 61000标准（4级）； | ||
防护等级 | IP51（前面板），IP31（柜内本体） | ||
使用环境 | 仪表工作温度：-25℃～+70℃；显示屏工作温度-20℃～+70℃； 储存温度：-40℃～+85℃； 相对湿度：≤95% 不结露； 海拔高度：≤2500m； | ||
四、开孔及安装

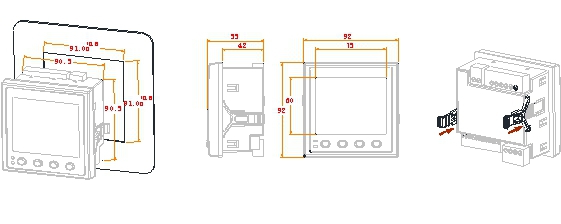

外形尺寸96*96，开孔尺寸91*91：
