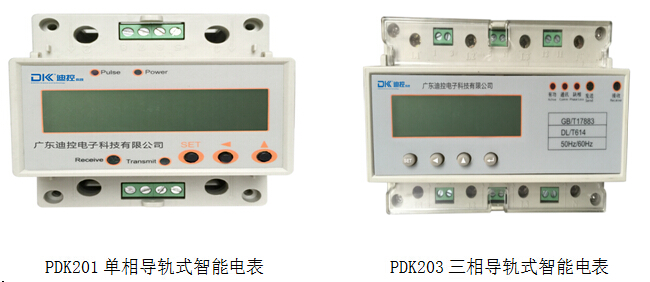

一、概述

导轨式刷卡预付费智能电表，采用DIN35mm导轨安装方式，宽度与微断匹配，有5(20)A、10(40)A、15(60)A、20(80)A四种规格，可方便安装与照明箱内，支持MOUBUS-RTU和DL/T645-2007协议规约。配套汉光系统软件，为客户提供低压终端电能管理全套解决方案。

采用LCD显示，具有电压、电流、功率、电能等全电量测量显示功能。可进行时钟、费率时段等设置，并具有脉冲输出功能；应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率；一卡一表，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据，能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计。电表具有远程通讯充值，拉合闸控制功能等。

在保证产品质量稳定可靠的前提下，电表采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度不需校表、防窃电、高过载、长寿命的特点。

符合GB/T 17215.321-2008《交流电测量设备 特殊要求 第21部分：静止式有功电能表(1级和2级)》GB/T 18460.3-2001《IC卡预付费售电系统 第3部分：预付费电度表》标准。

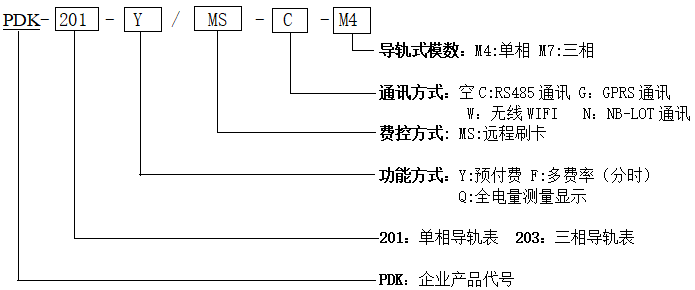

二、选型说明

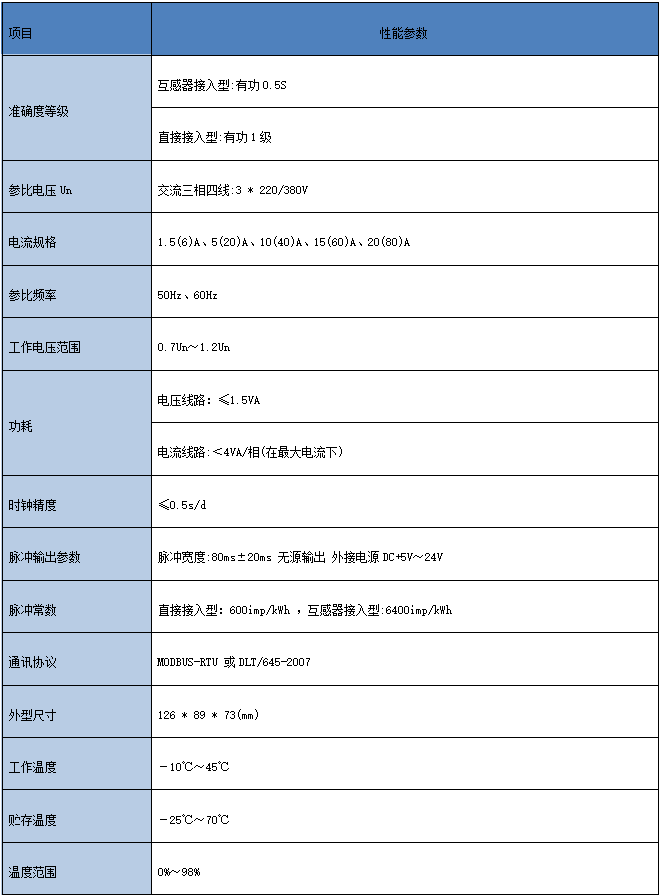

三、技术参数

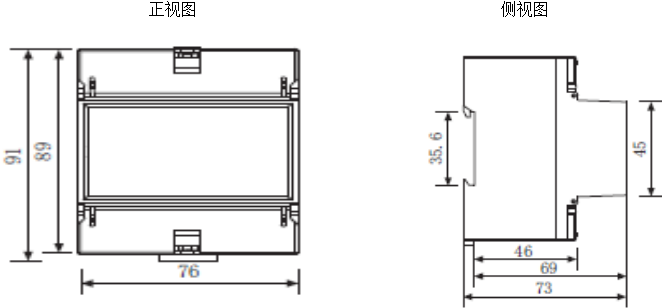

四、外形尺寸

     单 相：

  三 相：

五、接线方式

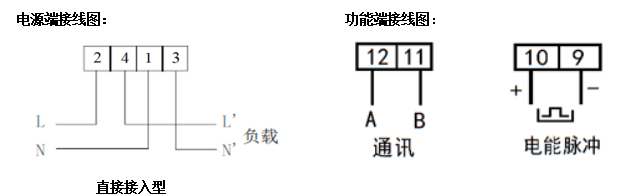

  单 相：

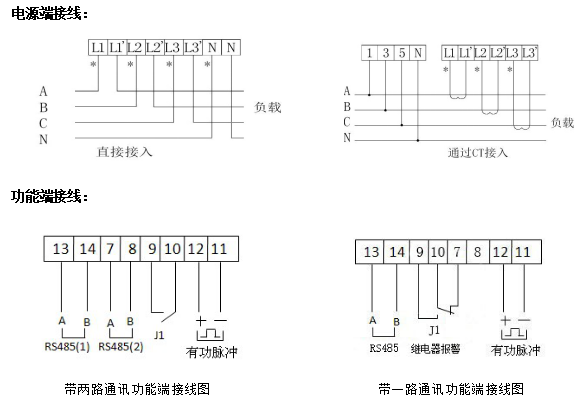

 三 相：
