1、适用范围

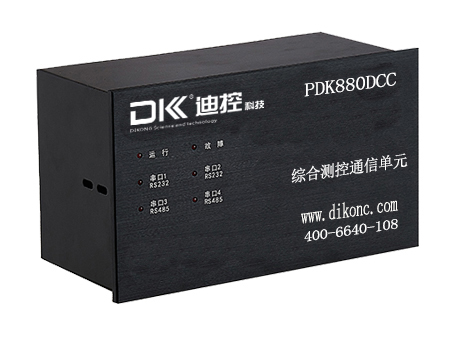

PDK880DCC综合测控通信单元是根据《广东电网公司配网自动化设计标准》设计的一款通讯管理机，配置了RS232、RS485和以太网络多种网络接口，接口支持MODBUS RTU、IEC60870-5-101/104等多种通讯规约，方便与城市配电自动化调度系统进行通讯，实现故障信息主动上传和线路设备实时数据上传，完成对配电线路的各种监控功能。

2、功能配置

2.1 通讯功能

Ø 2个以太网接口，一个用于光纤网络有线通信；另一个用于以太网方式的网络维护；

Ø 2个RS485异步通讯接口，用于与微机继电保护装置、电力智能仪表、直流屏等智能电力监控设备连接，通讯波特率4800、9600、19200可设；

Ø 2个RS232异步通讯接口一个用于GPRS无线通信；另一个用于串口方式网络维护，通讯波特率4800、9600、19200可设；

Ø 通讯协议：DL101、DL104、MODBUS通讯协议。

2.2 开关量采集功能

Ø 24路开关量输入，用于采集母线PT刀闸位置、母线PT空开位置、直流充电机故障、直流系统熔丝熔断、保护测控单元故障等。

2.3 报警功能

Ø 1路报警输出，用于指示综合测控单元故障。

2.4 模拟信号采集功能

Ø 直流电压采样，用于监视电池电压；

Ø 2段母线交流电压采样。

3、主要特点

◇低功耗、小体积【118（高）×205（宽）×93（深）mm 】，表面嵌入式安装。

◇采用ARM微处理及内部总线数据交换技术，软、硬件资源与任务分配更合理，在提高装置软硬件冗余度的同时，更提升了装置的可靠性。

◇采用通用的硬件结构，标准化的软、硬件模块设计，对于产品质量的控制与保证、技术管理与升级、以及对用户的服务，都能保证快速性与有效性。

◇采用多层电路板及完善的PCB布线技术；元器件均采用工业级或军品级进口器件；大大提高了装置的抗干扰能力、可靠性。

◇用一对多模式，网络故障或退出运行时，不影响其它监控设备的正常运行。

◇装置参数、事件记录铁电存储，掉电保存不少于10年，便于事故分析。

◇高精度实时时钟系统，内置电池，掉电情况下仍可使用超过10年。

◇配套维护管理软件，调试、使用简单方便。

◇◇支持MODBUS RTU、IEC60870-5-101/104等多种通讯规约，可以方便、灵活地与各类自动化系统、电力调度系统联网通讯。

4、通用技术参数

（1）机械及工作环境条件

机箱结构尺寸：118（高）×205（宽）×93（深）mm

表面嵌入式安装，开孔尺寸：113（高）×200（宽）mm

储存、运输及安装允许的环境温度：-25～+70℃

工作环境温度：-10～+55℃

相对湿度：5%～95%

大气压力：80～110Kpa

（2）电源

工作电源输入：DC48V, 其范围DC18～75V；

超过输入范围，会损坏产品。

（3）额定参数

交流电压：180V-264V;

频率：50Hz。

（4）功率消耗

交流电压回路：当额定电压时，每相不大于0.1VA

工作电源回路：当正常工作时，不大于4.5W

（5）过载能力

交流电压回路：1.2倍额定电压，连续工作

              1.4倍额定电压，允许工作10s

（6）精度

测量电压元件：满量程误差≤±0.5%

频率偏差：≤±0.02Hz

事件分辨率：≤2ms

（7）绝缘性能、介质强度、冲击电压

绝缘性能、介质强度、冲击电压均符合IEC60255-5的要求。

（8）抗干扰

（9）机械性能（振动、冲击、碰撞）

振动响应、振动耐久、冲击响应、冲击耐久及碰撞均符合IEC60255-21的要求。
