1．适用范围

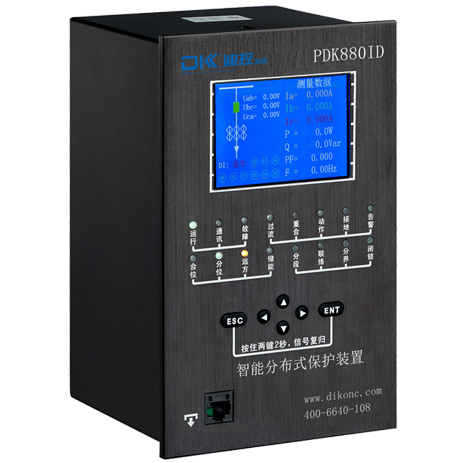

PDK880ID智能分布式配电自动化终端，主要适用于城市配电自动化系统的实现，具备常规保护、现地馈线自动化功能和智能分布式自动化功能（基于对等通信的分布式FA功能），同时满足电力调度的四遥功能。

2．功能配置

常规保护：三段式（速断、限时速断、定时限过流）电流保护；两段零序过流保护；三相二次重合闸；后加速。

现地馈线自动化：电压时间型和电压电流型可选；分段/联络可设置；失电分闸、得电合闸、X闭锁、Y闭锁、残压闭锁、单侧失电延时合闸、两侧有压确认；手动分闸闭锁、手动合闸解锁。

智能分布式自动化：基于对等通信的分布式FA功能；速动型和缓动型可选；故障切除、故障隔离、供电恢复、开关失灵处理、通信异常处理。

涌流识别：合闸时，如果电流大于故障电流，但谐波大于设定值，不分闸。

异常告警：PT断线告警；控制回路断线告警。

故障录波：遵循Comtrade1999标准中定义的格式。

电力调度四遥：满足电力调度的四遥功能，遥测、遥信、遥控、遥调。

保护出口：保护分、合闸独立出口；遥控分、合闸独立出口。

信号出口：两路信号独立出口；装置故障信号独立出口。

串口通信：面板一路RS232串口通信接口，用于装置调试和维护，支持程序下载；背板三路串口通信接口，RS232/RS485可复用。

以太通信：三路以太通信接口，NET1可配置IEC 60870-5-101平衡式/104及南网版101、104规约；NET2和NET3用于“IEC61850+GOOSE”对等通信功能。

3．主要特点

◇采用多CPU结构及内部总线数据交换技术，软、硬件资源与任务分配更合理，在提高装置软硬件冗余度的同时，更提升了装置的可靠性。

◇采用通用的硬件结构，标准化的软、硬件模块设计，对于产品质量的控制与保证、技术管理与升级、以及对用户的服务，都能保证快速性与有效性。

◇采用多层电路板及完善的PCB布线技术；元器件均采用工业级或军品级进口器件；大大提高了装置的抗干扰能力、可靠性。

◇采用一对一模式，网络故障或退出运行时，间隔层各单元不受其影响。

◇装置参数、事件记录铁电存储，掉电保存不少于10年，便于事故分析。

◇高精度实时时钟系统，内置电池，掉电情况下仍可使用超过10年。

◇全中文液晶显示，人机界面友好，信息详细直观，调试、使用简单方便。

◇密码保护、菜单自动返回，既减小了功耗，又能防止非操作人员进行误操作。

◇支持MODBUS RTU、IEC60870-5-101/104等多种通讯规约，可以方便、灵活地

与各类自动化系统、电力调度系统联网通讯。

◇设有专用调试接口，大大优化调试过程；可提供装置调试、管理软件。

4．通用技术参数

（1）机械及工作环境条件

机箱结构尺寸：204（高）×130（宽）×135（深）mm

表面嵌入式安装，开孔尺寸：198（高）×124（宽）mm

储存、运输及安装允许的环境温度：-25～+70℃

工作环境温度：-10～+55℃

相对湿度：5%～95%

大气压力：80～110Kpa

（2）电源  【超过输入范围，会损坏产品】

工作电源输入分两种等级（订货时选其中一种,具体见“订购指南”）：

第一种：AC/DC 85～265V （交直流通用）；

第二种：DC48V, 其范围DC18～75V；

（3）额定参数

交流电流:5A（1A）；交流电压：220V（100V）；频率：50Hz

动作出口和信号出口输出触点负载：6A 250VAC/30VDC

（4）功率消耗

交流电流回路：额定电流时，每相不大于0.5VA

交流电压回路：额定电压时，每相不大于0.1VA

工作电源回路：不大于10W

（5）过载能力

交流电流回路：2倍额定，连续工作；10倍额定，允许工作10s；

40倍冲击电流，允许工作1s

交流电压回路：1.2倍额定，连续工作；1.4倍额定，允许工作10s

（6）精度

保护电流元件：满量程误差≤±1.0%；保护电压元件：满量程误差≤±3.0%

电流元件瞬动时间：≤35ms；零序电流元件瞬动时间：≤40ms

测量电流、电压元件：满量程误差≤±0.5%；测量功率元件：误差≤±1.0%

频率偏差：≤±0.02Hz；事件分辨率：≤2ms

（7）绝缘性能、介质强度、冲击电压、机械性能（振动、冲击、碰撞）

均符合DL478-2001的要求。

（8）抗干扰
