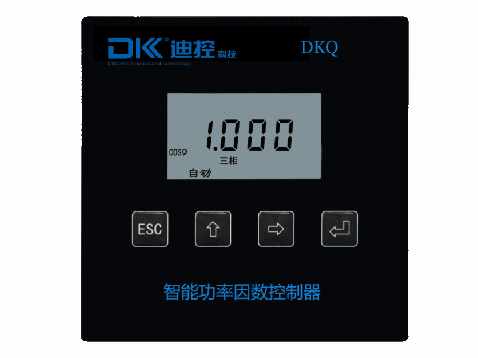

DKQ(W)系列控制器

时间:2020-10-21 14:27来源:迪控科技 作者:admin 点击:


一、概述



1 前言:

本产品是业界率先采用32ARM处理器的高性能产品,它具备自动设置功能,进入自动设置模式后,能自动识别负荷的状态,自动分析补偿电容柜的配置状态,自动行最优控制算法计,以最佳策略行补偿控制,能够满足大多数工况的要求。

它也可以按照人工设置的参数进行补偿控制。

   为了正确地接线和安装,为了安全使用本产品,建议用户认真阅读本说明书。



2 安全性

1)该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2)确保该控制器的工作电压在接线图标注的范围内。

3)不要随意打开控制器的外壳,以防触电。

4)在断开与控制器连接的电流互感器之前,要确保该互感器二次侧已进行了短路。

3 技术特点

1)只要接线相序正确,无需设置参数,智能补偿控制。

2)控制物理量:无功功率+目标功率因数,避免补偿呆区,防止投切振荡。

3)自动识别相序功能:电流互感器二次接线端S1S2可以互换;电压线L2L3也可互换。

4)按键改相序:一旦接错了相序,只要在控制器上操作按键就可以更正,无需调换接线。

5)显示功能丰富,汉字显示各项电参数及谐波参数。

6)保护功能完备,过压,欠压,电压谐波超限等。

7)超强防干扰能力,EMC电磁兼容性试验:EFT群脉冲抗干扰达4000VA级(IEC标准最高级别)。



二、适用范围

   适用于低压配电系统的静止或动态或分相无功补偿和滤波


三、DKQ(W)系列产品功能及技术参数

基本参数

1)执行标准:《JB/T 9663-2013》 《 DL/T 597—1996 》

2)工作电压: AC 220V±20%,须单独接入。

3)取样电压输入:AC100V~690V±20  50Hz /60Hz± 5%

4)取样电流输入:AC  05A ,或0~1A(订货须说明)

6)控制物理量:无功功率兼顾功率因数

7)控制器输出方式:有触点型J型,无触点型D型

8)控制对象:J型为交流接触器或电子接触器,D型为复合开关、无功调节器等

9)动态响应时间:动态D型≤20毫秒;静态J≤1

10)灵敏度:≤0.05A

11)测量准确度:电压:0.5级    电流:0.5级   功率因数:0.5级   有功功率:1.0

             无功功率:2.0    频率:0.5

12)本机功耗:≤12VA

13)外形尺寸:148´148´50mm

14)安装开孔尺寸:138´138mm



使用条件

1)环境温度:-25℃ 至 +45

2)海拨高度: 2000M

3)大气条件:空气湿度不超过90%

4)环境条件:介质无导电尘埃


四、尺寸说明


外形尺寸:148´148´50mm

安装开孔尺寸:138´138mm

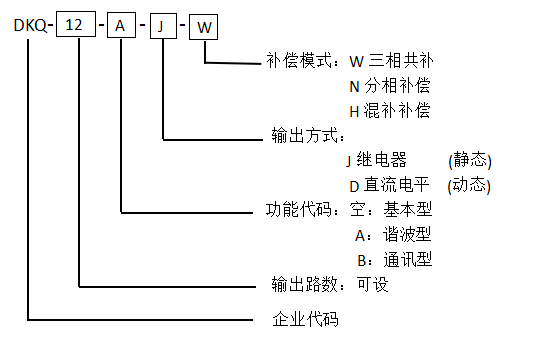

五、选型说明
