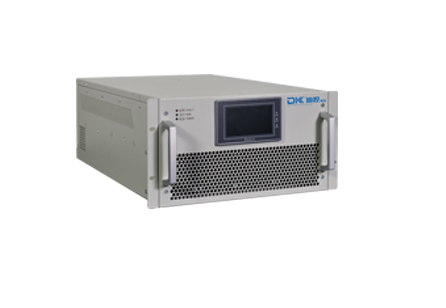

一、概述

DK-APF有源滤波模块属于并联型谐波补偿装置，它通过外部电流互感器实时检测负载的电流，由内部DSP计算出负载电流中的谐波成分，并发出控制信号给逆变电路，控制逆变电路产生一个和负载谐波电流大小相等，方向相反的谐波电流注入到电网中，实现主动滤波功能。

二、基本特点

2.1全系列模块化

 我司PQ产品系列齐全，覆盖低压全系列电压等级（200V、400V、480V、690V），且均为模块化设计，无升压或降压变压器，可根据现场情况可随意组合使用，性比价高。

2.2多种容量等级

我司PQ产品具有多种容量等级，产品容量等级如下：

400V：APF：25A、35A、50A、60A、100A、150A

480V：APF：75A

690V：APF：75A

2.3独立监测

我司PQ模块采用独立监控设计，单个模块内置一块4.3英寸LCD监控屏，就地治理时，不用额外配置监控模块，占用空间小。我司也可提供7英寸全彩触摸屏，同时监控10个PQ模块（后期可增至20个模块）的工作状态并输送至控制中心。

2.4安装方式灵活，单柜容量大，节省空间

我司PQ产品体积小，重量轻，可以实现壁挂式安装，从而节省庞大的柜体所占用的空间，这一优势在改造项目或者配电室空间较小的场合尤为明显，还可与电容柜或开关柜等其它柜体公用同一柜体（可根据现场空间更改模块尺寸），这样不仅能节省现场空间，还可节省一面柜体的费用，模块化APF单柜容量目前最大可做到600A。

2.5维护方便

DK-APF模块化PQ产品有很高的质量保证，现场设备基本可免维护。如果PQ模块出现故障则只需维修或更换相应模块即可，单模块更换时间不超过十分钟，插拔式模块仅需一分钟。

2.6 冗余配置，高可靠性

以600A容量APF为例，如果整柜式APF在现场出现故障，则整个系统的谐波将得不到任何抑制，大量的谐波势必会对电网造成很大危害。而600A容量的模块化APF通常由六个100A模块组成，当现场有单个模块出现故障时，剩余五个模块还可正常运行，对整个滤波柜来说只相当于600A的容量降低为500A，电网的谐波还有很大的滤除效果。因此，模块化APF的可靠性要比整柜式APF高很多。

2.7快速响应

DK-APF 系列PQ产品采用先进的三电平拓扑电路，输出电抗小，电流跟踪速度快，响应时间短。

 三、技术参数

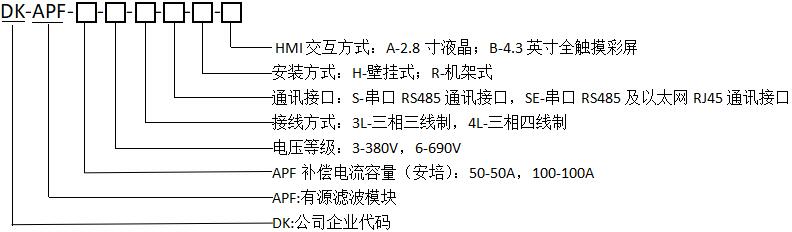

四、选型说明
