一、产品概述

充电桩限流速断器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

DK-SPC充电桩限流速断器是三相限流式保护器，最大额定电流为 63A。可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端。

干、支路的线路保护。

二、产品功能特点

l 短路保护功能。速断器实时监测用电线路电流，当线路发生短路故障时，能在 150 微秒内实现快速限流保护，并发出声光报警信号。

l 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60 秒可设）时，速断器启动限流保护，并发出声光报警信号。

l 表内超温保护功能。当速断器内部器件工作温度过高时，速断器实施超温限流保护，并发出声光报警信号。

l 过欠压保护功能。当速断器检测到线路电压欠压或过压时，速断器发出声光报警信号，可预先设置是否启动限流保护。

l 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，速断器发出声光报警信号，可预先设置是否启动限流保护。

l 断相保护功能。当速断器检测到线路断相时，速断器发出声光报警信号，启动限流保护。

l 漏电流监测功能。当被监测的线路漏电超过报警设定值时，速断器发出声光报警信号，可预先设置是否启动限流保护。

l 速断器具有 1 路 RS485 接口。可以将数据发送到后台监控系统，实现远程监控。

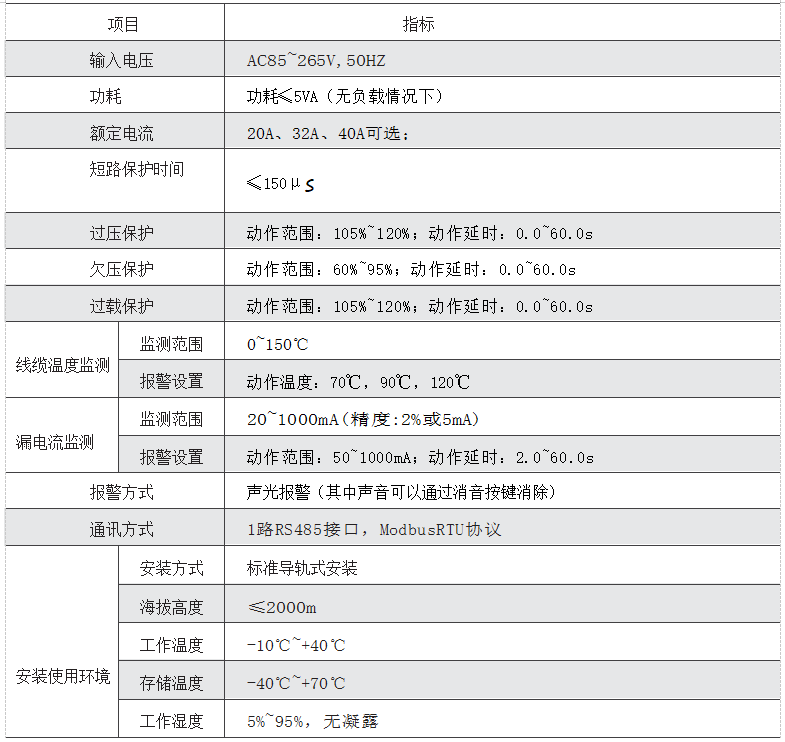

三、技术参数
