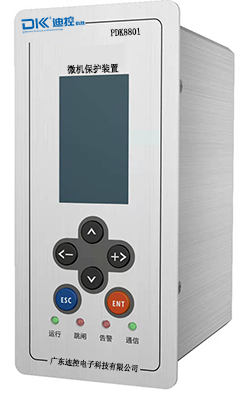

一 、装置概述

1.1 应用范围

此款继电保护装置主要是针对环网柜系统应用而开发。它具有相间电流速断、过流、三种动作特性曲线的反时限过流保护、零序 过流保护、重合闸、过电压、低电压保护及非电量保护跳闸功能， 还具有多电量测量、遥控、遥信等监控功能。

1.2 功能特点

此款继电保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出。装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常 适合于运行环境较为恶劣、安装位置有限的环网柜系统。

Ø 整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动；

Ø 装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件；

Ø 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退；

Ø 三种IEC标准反时限曲线选择的相间反时限过流保护；

Ø 具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数；提供专门的遥控继电器实现遥控功能；具有7路开关量输入回路；

Ø 采用全中文液晶显示界面，多层菜单显示，人机界面极为友好；

Ø 装置大容量的非易失存储器保证记录100次历史事件记录，记录内容详细，掉电不丢失数据；

Ø 装置具备完善的动静态自检功能，在线监视装置各部分工作状 况，保证了装置的工作可靠性；

Ø 高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命；

Ø 装置提供RS-485通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能；

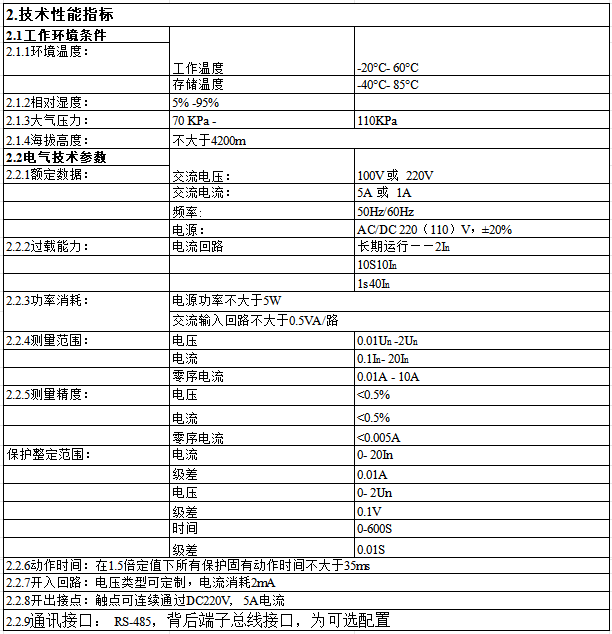

二、 技术性能指标

2.3绝缘性能

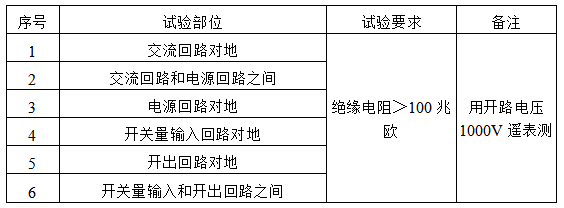

2.3.1绝缘电阻

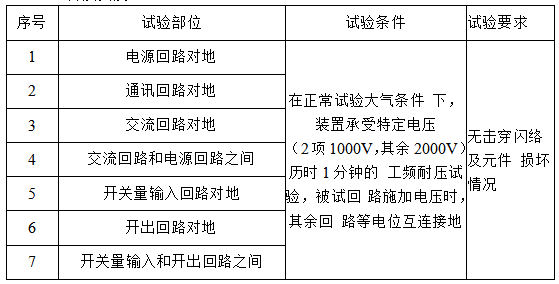

2.3.2介质强度

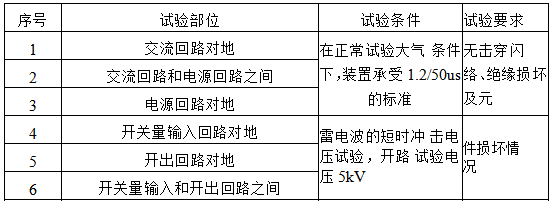

2.3.3 冲击电压

2.3.4 耐湿热性能

  装置应能承受GB/T 2423.9规定的恒定湿热试验。实验温度+40°C±2°C,相对湿度（93±3）%,试验时间48h。在试验结束前2h内根据2.3.1的要求，分别测量各回路间的绝缘，电阻应不小于1.5MQ;介质耐压强度不低于2.3.2规定的介质强度试验电压幅值的75%。

三、结构安装与接线

       3.1 结构与安装（L型）

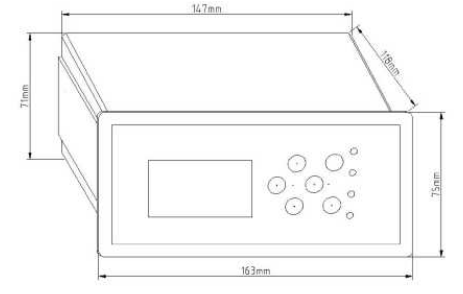

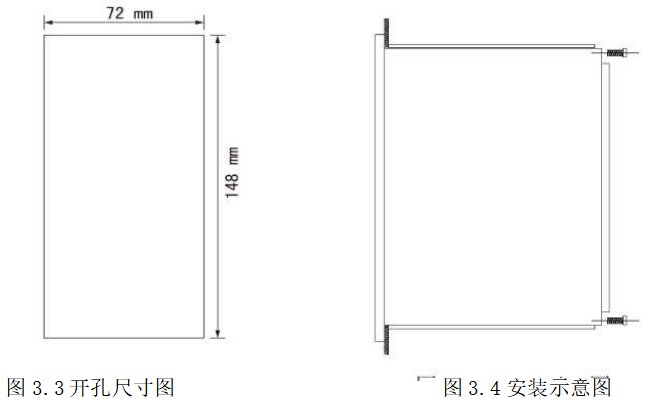

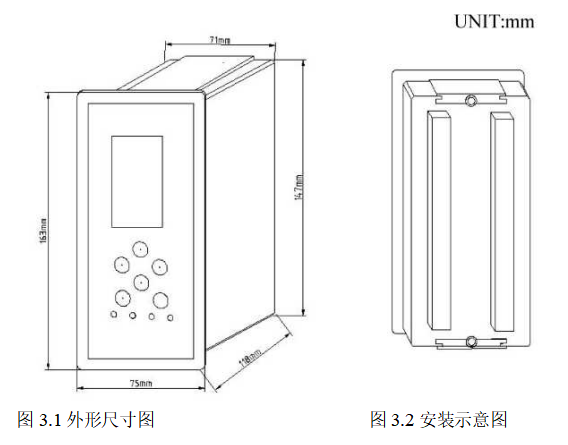

       3.1.1 外形结构及安装

       装置外壳为铝合金密封机箱。

      3.2  结构与安装（H型）

      3.2.1 外形结构及安装

      装置外壳为铝合金密封机箱。

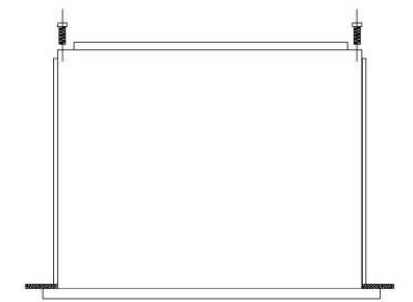

                                     图3.5 外形尺寸图                                                                  图3.6 安装示意图

                               3.7 开孔尺寸图

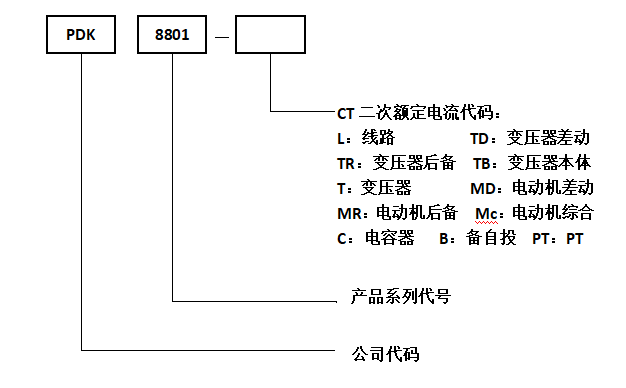

四、产品选型
