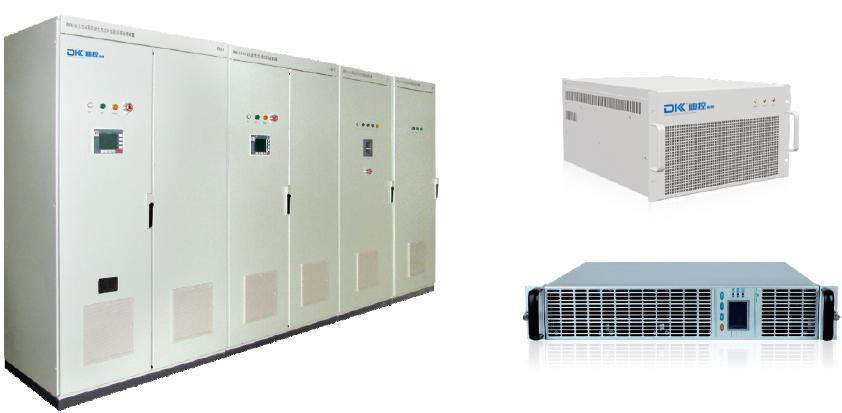

一、产品概述:

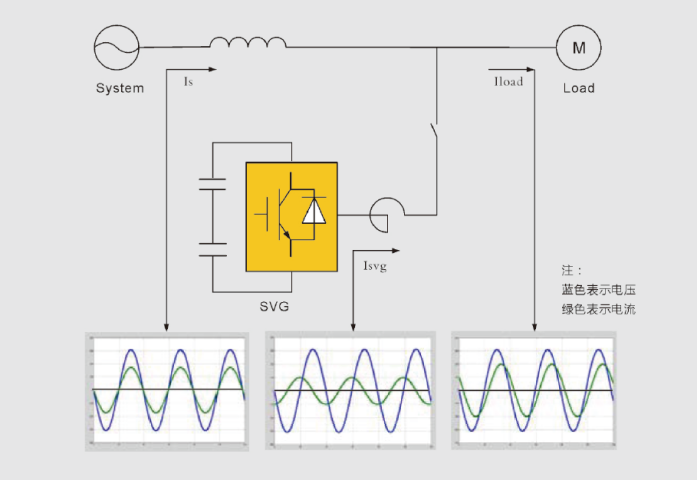

DK-SVG）是指将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，使该电路主动产生满足要求的无功电流，实现动态无功补偿的目的

空载运行模式                     容性运行模式                    感性运行模式

   U_I=U_S,I_svg= 0，SVG不输出无功   U_I＞U_S,I _svg为超前的电流，其幅值可  U_I＜U_S,I _svg为滞后的电流。此时SVG

以通过调节UI来连续控制，从而连     发出的感性无功可以连续控制

续调节SVG发出的容性无功。

二、技术特点:

单机容量最大——400V系统单机最大补偿容量500kvar，

                660V系统单机最大补偿容量1000kvar；

补偿效果最好——功率因数可达0.99以上，线性输出；

产品占地面积最小——同补偿容量下，是传统补偿设备的一半体积；

补偿方式多样化——无功，分相补偿；

形式最多样——模块化DK-SVG组合灵活，可拼整机、可壁挂，非模块类型整机SVG占地面积最小。

★补偿方式灵活：补偿负载无功。

★解决因无功引起的三相不平衡问题。

★响应时间≤5ms，线性补偿。

★整个补偿过程全自动检测运行，如若重启运行会有自我诊断功能，故障消除后，自动投入使用。

★具有人性化的人机交互界面，可通过该显示界面看到系统的实时电能质量信息（电压/电流波形、有功功率、无功功率、视在功率、功率因数、谐波等），操作简单，可以远控，也可以本控，大大减少人力成本。

★模块化散热风机采用独特的控制方式，实现无极调速，随着设备的容量输出，散热风机会自动调整风机转速，低噪音低损耗。

★模块产品有25kvar/50kvar/100kvar，可灵活与TSC或APF组合，结合成为混补装置，低成本，多功能的产品。

★扩机并联最多可达10台。

★采用世界领先的功率组件IGBT，功率密度大，可靠性高。

★采用DSP高速检测和运算的数字控制系统。

★监控及显示系统具备远程通讯接口，可通过PC机实时监控。

★使用寿命长，平均无故障率大于等于12万小时。

★标准模块化设计，缩短交付周期，同时提高了使用的可靠性和可维护性。

三、技术参数:

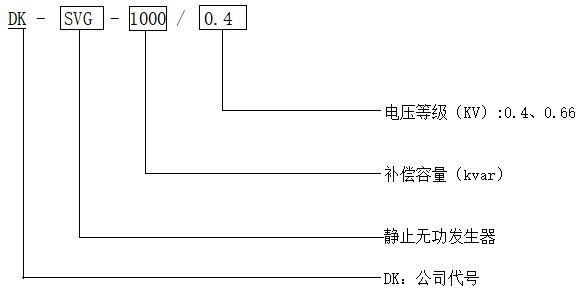

四、产品选型:
