一、适用范围
DKspd1系列限压型电涌保护器（属于一级防雷器，10/350μs波形）依据IEC和GB标准设计。应用于雷击风险较高地区的设备系统的电源第一级电涌保护。可防范直击雷在内的各种电涌电流，通过不同数量的组合可适用于单相、三相供电线路，模块化设计，标准35mm导轨式安装方式，安装于建筑物总配电柜（箱）、室外配电柜（箱），具备很高的雷电流泄放能力，无续流，单模块最大冲击电流（10/350μs）分别可达limp=15kA，limp=25kA，limp=35kA，limp=50kA，最大放电电流可分别达到Imax=100kA，Imax=150kA，Imax=160kA，Imax=200kA

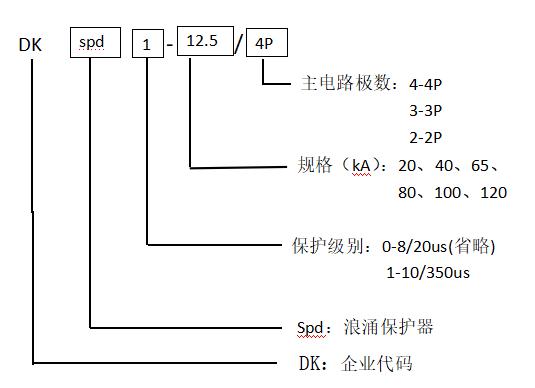

二、型号及含义
三、主要技术参数
型号规格 | DKspd1-12.5 | |
适用电源 | 220/385V~50Hz | |
最大持续工作电压 Uc(VAC) | 275/385V | |
绝缘电阻 | >100 Mohm | |
冲击电流（10/350）limp | 电流峰值 | 12.5KA |
电荷量 | 7.5AS | |
能量W/R | 56.25KJ/Q | |
标称放电电流(8/20μs)In(kA) | 12.5KA | |
最大放电电流(8/20μs)Imax(kA) | 100KA | |
电压保护水平Up(kV)≤ | ≤2.5KV | |
响应时间 | ≤100ns | |
工作温度 | -40°C~+80°C | |
外壳材料 | 阻燃尼龙 | |
防护等级 | IP20 | |
配前置熔断器 | 100A | |
连接导体截面积 | 6~35mm2 | |

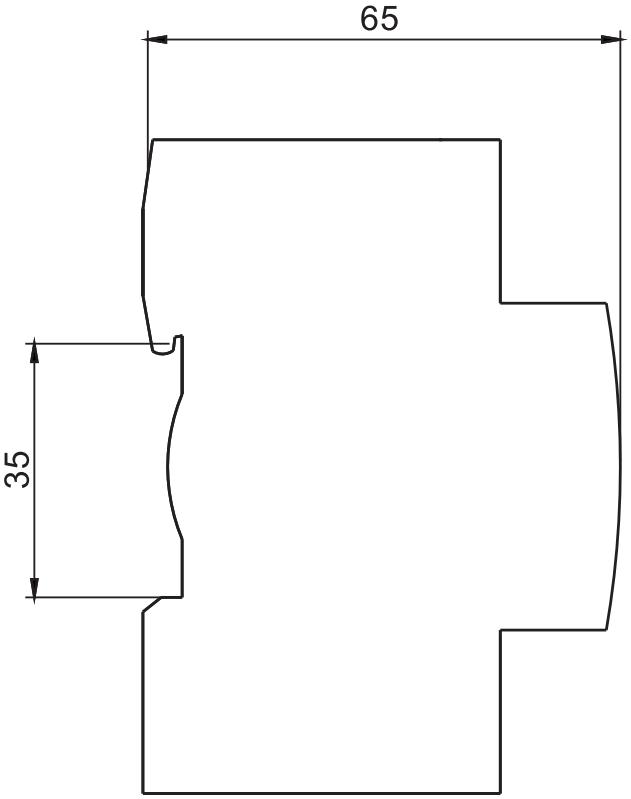

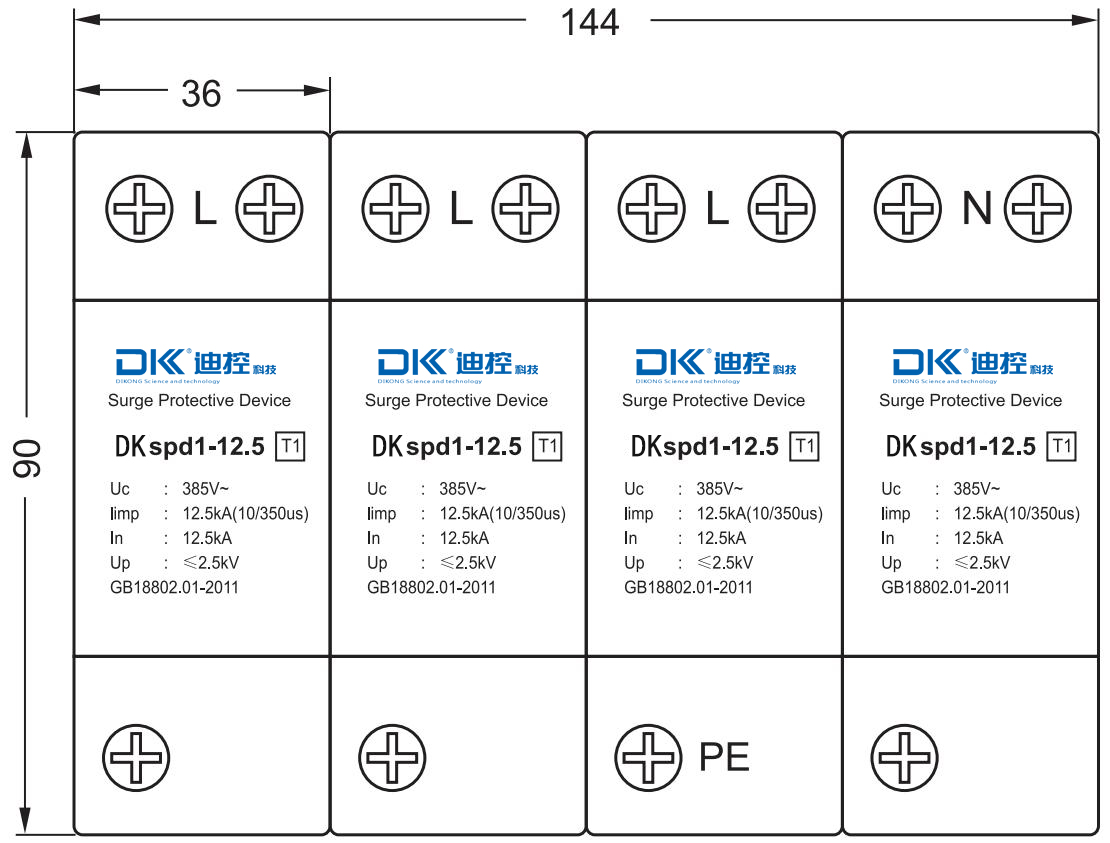

四、产品外形及安装尺寸
