一、产品概述

                 DKlpc750低压测控终端，大屏幕点阵中文显示，采用96外形以及极短的表体进深，特别适合狭小安装空间的应用，工业标准宽温液晶显示屏，具备良好的高低温显示特性，终端能实现全电量测量和显示，包括动态报警、开关量输入输出状态、SOE事件记录、复费率、回路负荷率显示、谐波等、支持双通讯、变送输出功能。具备短路、过载、缺相、相序、断零等故障判断功能。采用卡扣式固定设计，提高柜体装配效率，适用于电力行业开关柜配电屏回路配电测控。

 二、产品特点

     方便  安装——柜内深度小于42mm，特别背部柜内空间，方便现场安装使用。

     宽供电范围——低压测控装置电源AC/DC85-265V，交直流国际通用电压范围。

     信号  输入——额定电流输入1A、5A可设置；电压信号支持最高690V直接接入 。

     第四路电流——提供第4个电流通道监测零剩余电流功能。

     显示  全面——带模拟光柱显示电流、功率负荷率等。

     方便  组网——标配RS485通讯接口，标准Modbus-RTU和DL/T645-2007双协议可选。

     后备  电源——辅助电源断电后装置可保持显示和RS485通讯时间不小于60秒（须满足装置正常供电10分钟）。

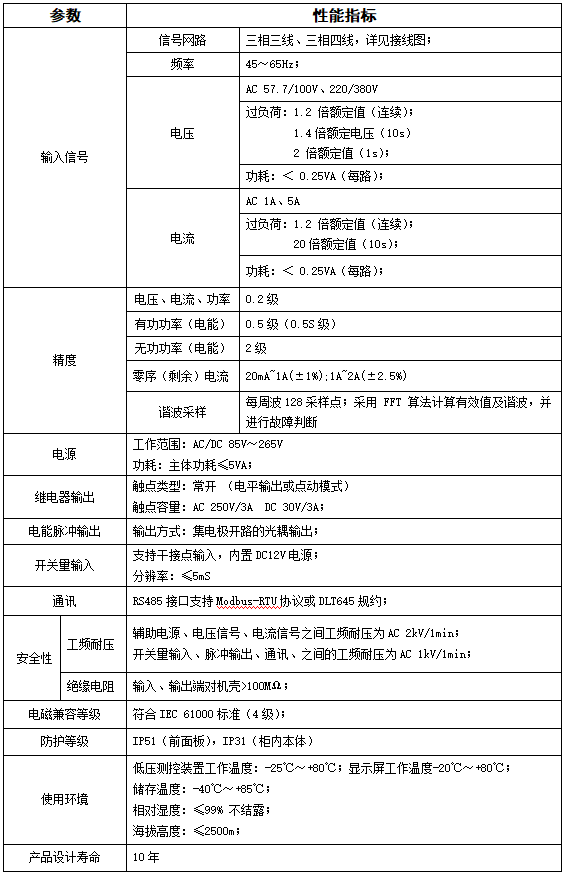

  三、技术参数

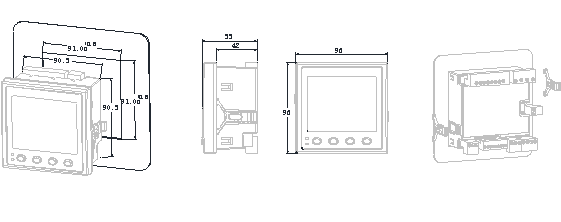

 四、开孔及安装

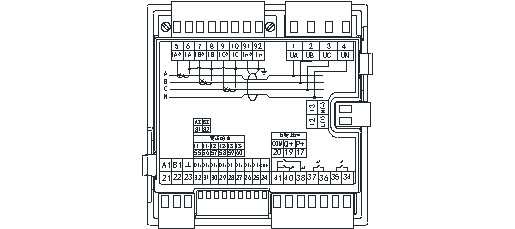

 五、端子定义及接线
