一、概述

PDK880综合保护测控装置在设计上采用了嵌入式实时操作系统及高性能的32位高速处理器，形成通用的软硬件平台，并采用了高档的大液晶及直观的中文显示界面，可以非常方便地完成设备的调试、运行与维护。装置适用于35kV及以下的中低压电网，以及工矿企业、住宅小区、冶金、石化、水泥等领域的配电系统。装置配备完善的保护、控制及监视功能，对应各种应用场合的电力线路、电容器、配电变压器、电动机等电力设备，并为针对这些设备的保护、控制和通讯需求提供了完善的解决方案。PDK880综合保护测控装置通过了国家继电器质量监督检验中心的型式试验，产品已在现场成功投运，其性能得到众多用户的认可。

二、技术特点

Ø 高速处理器和高精度采样芯片配合嵌入式实时操作系统，装置更加实时可靠；

Ø 采用全汉化高亮大液晶显示，信息详细直观，操作调试方便；

Ø 保护装置通过了严酷的环境试验，可长期安全工作于-25℃- +55℃环境中；

Ø 采用多层印制板、表面贴装的加工技术及强弱电严格分离的设计准则，具有高标准电磁兼容性能，并可以工艺上充分保证产品质量；

Ø 100条保护动作事件记录(事件分辨率1mS)，掉电可保持，便于事故追忆分析；

Ø 100条遥信动作事件记录(事件分辨率1mS)，掉电可保持；

Ø 20条故障录波事件记录(事件分辨率1mS)，掉电可保持，便于事故追忆分析；

Ø 宽范围及交直流通用电源，能很好适应现场的需求；

Ø 装置具有多个信号开出节点及开关量输入节点，可逻辑整定其含义，方便用户使用；

Ø 装置具有完善自检功能，能准确定位至芯片级故障并发出警告，便于检修及维护；

Ø 工业级RS-485总线网络，组网经济方便，可直接与PC机或通信管理机联网通信；

Ø 100MB以太网通讯接口，可直接与局域网或广域网连接；

Ø 支持MODBUS-RTU/TCP规约和IEC60870-5-103规约；

Ø 加强型单元机箱按抗强振动、强干扰设计，充分考虑装置运行安全以及人身安全，特别适应于恶劣环境；

Ø 体积小、重量轻，可集中组屏，也可分散安装在开关柜上；

三、功能介绍

四、技术指标

Ø 额定参数

1） 交流电压： 100V 或 380V

2） 交流电流： 1A 或5A

3） 零序电流： 1A 或 5A

额定频率： 50Hz

4） 电流回路功耗: 额定电流为5A时,每相不大于1VA

额定电流为1A时, 每相不大于0.5VA

5） 电压回路功耗: 额定电压时总功耗不大于1VA

Ø 装置电源

1) 输入范围：AC/DC 85-265V

2) 纹波系数：≤5%

3) 功耗：正常时≤5W，动作时≤10W

4) 允许输入中断时间不小于 200ms

Ø 过载特性

1) 交流电流回路： 2 倍额定电流 连续工作
10倍额定电流 允许10S
40倍额定电流 允许1S

2) 交流电压回路： 1.2倍额定电压 连续工作
1.4倍额定电压 允许10S

Ø 定值误差

1) 电流定值误差： ≤±2%或±0.01In

2) 电压定值误差： ≤±2%或±0.2V

3) 零序电流定值误差： ≤±2%或±0.01In

4) 时间定值误差： ±2%或±40ms

Ø 触点容量

AC1250VA或DC150W

Ø 允许工作环境

1) 工作温度：-25℃- +55℃

2) 相对湿度：≤95%

3) 大气压力：86kPa～106kPa

Ø 测量功能

4) 电流：0.1A~10A 精度0.5%

5) 电压：10V～400V 精度0.5%

6) 功率：精度0.5%

7) 功率因数：精度0.5%

8) 有功电能：精度1级

9) 无功电能：精度2级

Ø 事件记录

1) 保护事件：100条，分辨率1mS

2) 遥信事件：100条，分辨率1mS

3) 故障录波：20条，分辨率1mS，8通道录波+开关量记录

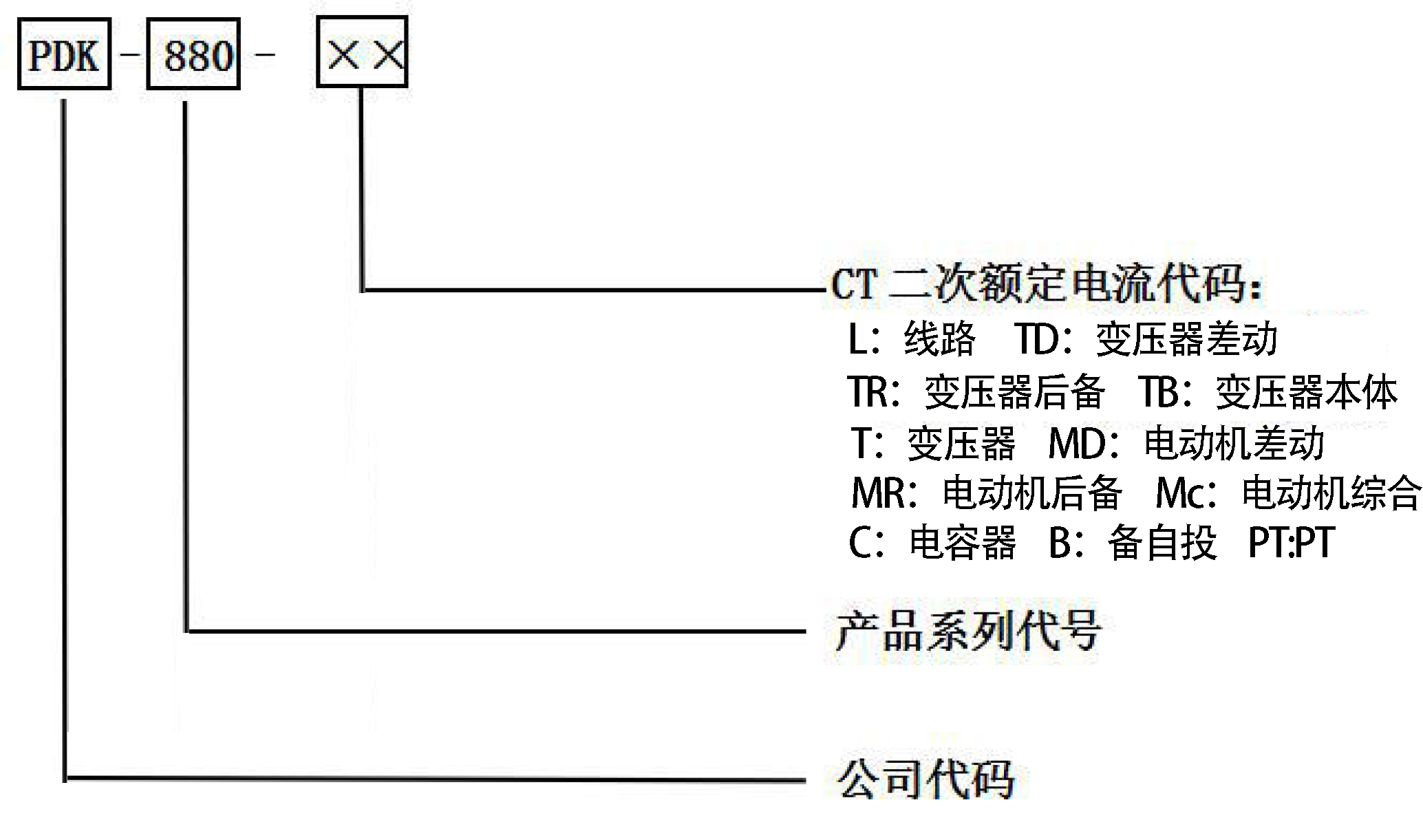

五、产品选型

六、产品尺寸

                      外形尺寸

开孔尺寸
