一 、适用范围

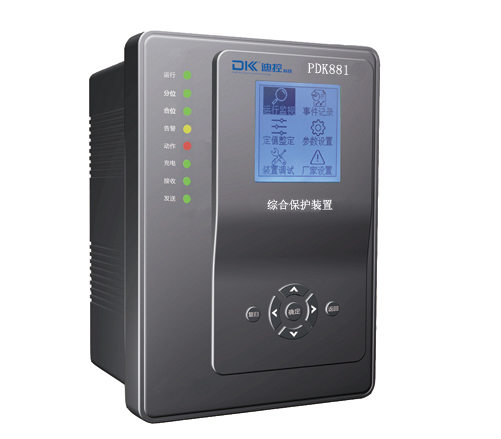

PDK881综合保护装置在设计上采用了嵌入式实时操作系统及高性能的32位高速处理器,形成通用的软硬件平台,并采用了高档的大液晶及直观的中文显示界面,可以非常方便地完成设备的调试、运行与维护。装置适用于35kV及以下的中低压电网,以及工矿企业、住宅小区、冶金、石化、水泥等领域的配电系统。装置配备完善的保护、控制及监视功能,对应各种应用场合的电力线路、电容器、配电变压器、电动机等电力设备,并为针对这些设备的保护、控制和通讯需求提供了完善的解决方案。PDK881综合保护装置通过了国家继电器质量监督检验中心的型式试验,产品已在现场成功投运,其性能得到众多用户的认可。
二、装置特点
Ø 高速处理器和高精度采样芯片配合嵌入式实时操作系统,装置更加实时可靠;
Ø 采用全汉化高亮大液晶显示,信息详细直观,操作调试方便;
Ø 保护装置通过了严酷的环境试验,可长期安全工作于-25℃- +55℃环境中;
Ø 采用多层印制板、表面贴装的加工技术及强弱电严格分离的设计准则,具有高标准电磁兼容性能,并可以工艺上充分保证产品质量;
Ø 100条保护动作事件记录(事件分辨率1mS),掉电可保持,便于事故追忆分析;
Ø 100条遥信动作事件记录(事件分辨率1mS),掉电可保持;
Ø 20条故障录波事件记录(事件分辨率1mS),掉电可保持,便于事故追忆分析;
Ø 宽范围及交直流通用电源,能很好适应现场的需求;
Ø 装置具有多个信号开出节点及开关量输入节点,可逻辑整定其含义,方便用户使用;
Ø 装置具有完善自检功能,能准确定位至芯片级故障并发出警告,便于检修及维护;
Ø 工业级RS-485总线网络,组网经济方便,可直接与PC机或通信管理机联网通信;
Ø 100MB以太网通讯接口,可直接与局域网或广域网连接;
Ø 支持MODBUS-RTU/TCP规约和IEC60870-5-103规约;
Ø 加强型单元机箱按抗强振动、强干扰设计,充分考虑装置运行安全以及人身安全,特别适应于恶劣环境;
Ø 体积小、重量轻,可集中组屏,也可分散安装在开关柜上;
三、 功能介绍
电流保护 | 过流I段保护 | ■ | 监控功能 | 12路外部遥信量采集 | ■ |
过流II段保护 | ■ | 8路可编程控制输出 | ■ | ||
过流III段保护 | ■ | 正常断路器遥控分合 | ■ | ||
反时限保护 | ■ | ||||
零序过流I段保护 | ■ | 保护事件记录 | 100次保护事件 | ■ | |
零序过流II段保护 | ■ | 动作时间记录 | ■ | ||
负序过流保护 | ■ | 各通道数据记录 | ■ | ||
过负荷保护 | ■ | 遥信事件记录 | 100次遥信事件 | ■ | |
充电保护 | ■ | 动作时间记录 | ■ | ||
不平衡电流保护 | ■ | 遥信通道数据记录 | ■ | ||
电压保护 | PT断线保护 | ■ | 故障录波记录 | 20次故障录波记录 | ■ |
低电压保护 | ■ | 动作时间记录 | ■ | ||
过电压保护 | ■ | 8路通道+开关量数据记录 | ■ | ||
不平衡电压保护 | ■ | 通讯功能 | 1路RS485 | ■ | |
其他保护 | 重合闸保护 | ■ | MODBUS/103协议 | ■ | |
后加速保护 | ■ | 人机交互 | 按键操控 | ■ | |
电机保护 | 过热保护 | ■ | 中文大液晶显示 | ■ | |
启动速断保护 | ■ | 说明: 1、■为标准配置
| |||
启动超时保护 | ■ | ||||
堵转保护 | ■ | ||||
非电量保护 | 重瓦斯保护 | ■ | |||
轻瓦斯保护 | ■ | ||||
高温保护 | ■ | ||||
超温保护 | ■ | ||||
压力释放保护 | ■ | ||||
非电量1保护 | ■ | ||||
非电量2保护 | ■ |
四、技术指标
Ø 额定参数
1) 交流电压: 100V 或 380V
2) 交流电流: 1A 或5A
3) 零序电流: 1A 或 5A
额定频率: 50Hz
4) 电流回路功耗: 额定电流为5A时,每相不大于1VA
额定电流为1A时, 每相不大于0.5VA
5) 电压回路功耗: 额定电压时总功耗不大于1VA
Ø 装置电源
1) 输入范围: DC 48V
2) 纹波系数:≤5%
3) 功耗:正常时≤5W,动作时≤10W
4) 允许输入中断时间不小于 200ms
Ø 过载特性
1) 交流电流回路: 2 倍额定电流 连续工作
10倍额定电流 允许10S
40倍额定电流 允许1S
2) 交流电压回路: 1.2倍额定电压 连续工作
1.4倍额定电压 允许10S
Ø 定值误差
1) 电流定值误差: ≤±2%或±0.01In
2) 电压定值误差: ≤±2%或±0.2V
3) 零序电流定值误差: ≤±2%或±0.01In
4) 时间定值误差: ±2%或±40ms
Ø 触点容量
AC1250VA或DC150W
Ø 允许工作环境
1) 工作温度:-25℃- +55℃
2) 相对湿度:≤95%
3) 大气压力:86kPa~106kPa
Ø 事件记录
1) 保护事件:100条,分辨率1mS
2) 遥信事件:100条,分辨率1mS
3) 故障录波:20条,分辨率1mS,8通道录波+开关量记录

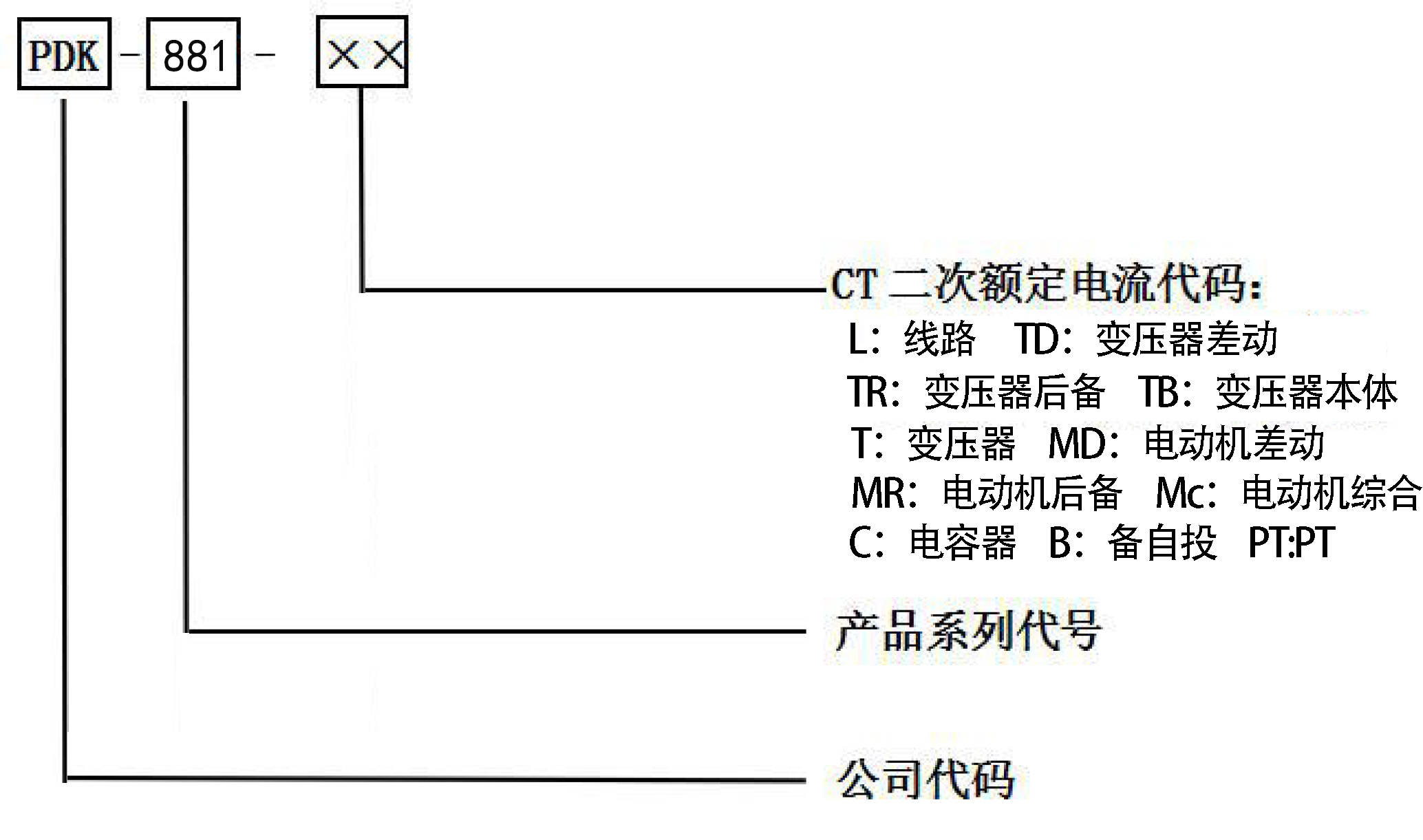

五、产品选型
六、产品尺寸
外形尺寸
开孔尺寸
