消防应急疏散通道余压监控系统概述：

消防应急疏散通道余压监控系统由余压探测器（传感器）、余压控制器、余压监控器主机经计算机数据总线分析组合而成，通过相互独立工作的各楼层余压探测器对正压送风的检测，向余压控制器下发控制指令，再通过余压控制器控制风阀控制器的工作状态，实现相应空间压差控制，达到保持余压值合理范围的目的。

一、产品介绍

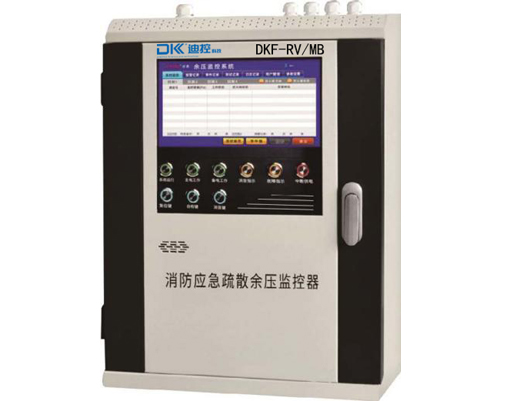

消防应急疏散余压监控器 ( 以下简称监控器 ) 是采用嵌入式操作系统并配以 10.2 寸工业级液晶触摸显示屏和其它外部设备组成，经过RS485 通讯与多个现场余压控制器进行通信的装置。

  余压监控器系统采用RS485 通讯结构设计，通过 4 路RS485 接口与多台余压控制器相联、每路接口最多与 32 台现场余压控制器相联、一台余压监控器最大监控容量可负载 128 台余压控制器，从而实现楼宇的楼梯间与走道、前室与走道消防门两侧压差进行实时监控，并对余压传感器状态 . 旁通泄压阀关闭状态及开启状态进行实时监控和控制。当压差值出现异常状况时将发出报警信号，提醒工作人员注意；并能显示和记录具体内容。 有故障报警、信息记录及打印等功能。

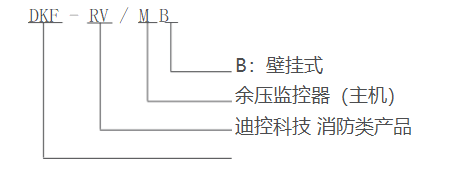

二、型号说明

三、技术参数

四、基本功能

◆实时监控：实时通过液晶触摸屏监控显示当前余压控制器地址号及状态和余压探测器（传感器）地址号及余压值状态 风阀控制器开启或关闭状态等，可翻页查看所有余压探测器（传感器）的余压值状态，并可以控制防火阀开启或关闭。

 ◆报警记录：当余压控制器监控到余压探测器（传感器）的余压值达到设定的报警值。报警信息弹出并记录下来。

◆事件记录：当余压控制器监控到通讯故障时，主电电压或备电电压没有接入时，风阀控制器没有接入时，传感器 IP 地址码重复时，故障灯亮起并发出报警声，并记录下来。

 ◆测试记录：当余压监控器用来测试防火阀开启或关闭时，状态会自动记录下来。

 ◆用户管理：

 ◇密码修改：可以按照用户需要设置登录密码，只能修改本登录用户的密码。

◇密码重置：（按照管理权限，操作员只能重置操作员的登录密码权限，管理员可以重置管理员和操作员登录密码权限，超级用户可以重置超级用户、管理员和操作员的登录密码权限）。

 ◇授权码：（根据产品编号，按照点位要求以及授权时间，可以通过授权软件生产授权码）。

 ◆参数设置：

 ◇参数设置：（用于修改余压模块差压报警值范围）；

◇ IP 地址：（192.168.0.2）；

 ◇数据管理：（可导入导出历史数据和配置，程序升级更新）。

◆联网通讯：余压监控器自带四路 RS485 通讯接口，可与余压控制器组网通讯，实现远程监控管理。实时显示余压探测器（传感器）的余压值状态及报警信息。
