一、 概述

PDK880ID智能分布式配网自动化终端（以下简称装置）采用了先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统，稳定性强、可靠性高、实时性好、环境性广、功能强大。与环网柜开关配合，可组合成智能分布式、电压时间型、电压电流时间型、保护型等配网功能，实现就地配电自动化功能。装置与出线开关、分支开关等配合，可实现配电线路的故障切除、故障恢复。是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代微机型配电自动化远方终端装置。

PDK880ID智能分布式配网自动化终端具有对开关的测量、保护、控制，配电自动化功能，与 PDK880IDDCC通信管理单元进行通信，完成信息采集上送功能；其中，PDK880ID可选配通信接口为光纤通信，可具备 2路单模FC光纤接口，相应型号为 PDK880IDTD，应用于环网柜进线单元。

二、 技术参数

  2.1 环境条件

n 正常工作大气条件

  站所终端设备满足在如下环境中正常工作：

            a) 环境温度范围：-40℃～+75℃；

            b) 环境温度最大变化率：1.0℃/min；

            c) 湿度：5％～100％；

            d) 最大绝对湿度：35g/m3；

            e) 大气压力：70～106KPa。

n 周围环境要求

            a) 无爆炸危险，无腐蚀性气体及导电尘埃，无严重霉菌存在，无剧烈振动冲击源。场地安全要求应符合 GB/T 9361 中的规定。

            b) 接地电阻应小于 4Ω。

n 贮存、运输极限环境温度

   设备的贮存、运输极限的环境温度-40℃～+75℃，不出现异常情况。

  2.2 电源要求

   装置电源：AC/DC220V、AC/DC110V、DC48V、DC24V， 允许偏差: ±20％

   开关量和状态量输入电压：AC/DC220V、AC/DC110V、DC48V、DC24V，启动电压（60%～75%）Ue

2.3 工作范围及精度

   保护电流：AC 0A～100A

   测量电流：AC 0A～20A

   零序电流：AC 0A～100A

   交流电压：AC 0V～450V

   直流电压：DC 0V～60V

   测量电流/电压 测量精度：0.2级

   保护电流/电压 保护精度：3P级

   有功功率、无功功率、功率因数测量精度0.5级

   频率测量准确度不超过±0.02Hz

   直流电压测量精度：≤0.5V

           SOE分辨率：≤2ms

2.4 开出接点容量

           24VDC：允许长期通过电流16A，切断电流 3A；

   工作寿命：动作100,000 次。

2.5 功率消耗

交流电压：<0.25VA/相

交流电流：<0.25VA/相

直 流：≤20VA

2.6 过载能力

电流回路：2 倍额定电流，连续工作

20 倍额定电流，允许 1s

电压回路：1.2Un，连续工作

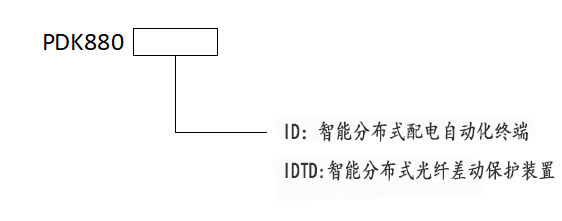

三、 选型说明

四、装置结构

  装置结构图

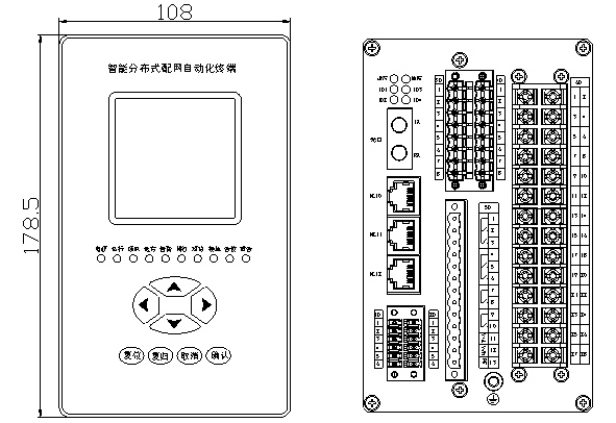

                  PDK880ID 装置面板及端子定义图

                      PDK880ID 装置尺寸图及开孔图
