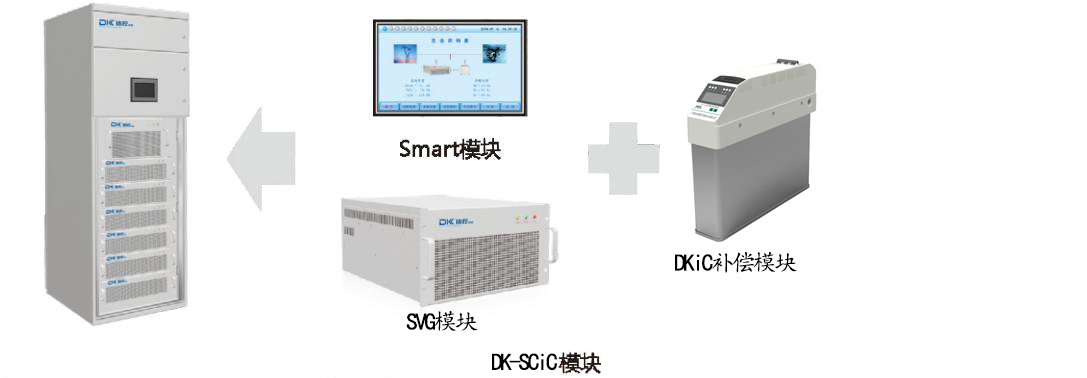

DK-SCiC是SMART SVG CONTROL DK-SCiC，它通过SMART模块将有源模块（SVG）和无源模块完美组合，实现无死角的连续补偿。
智慧型动态无功/滤波补偿装置
智能运行：完全响应时间小于10ms，全模块化设计，组合灵活。
智能灵活：Smart控制系统，主动根据系统的线性动态需求，自动调节有源/无源模块的输出配比，同时满足分补。

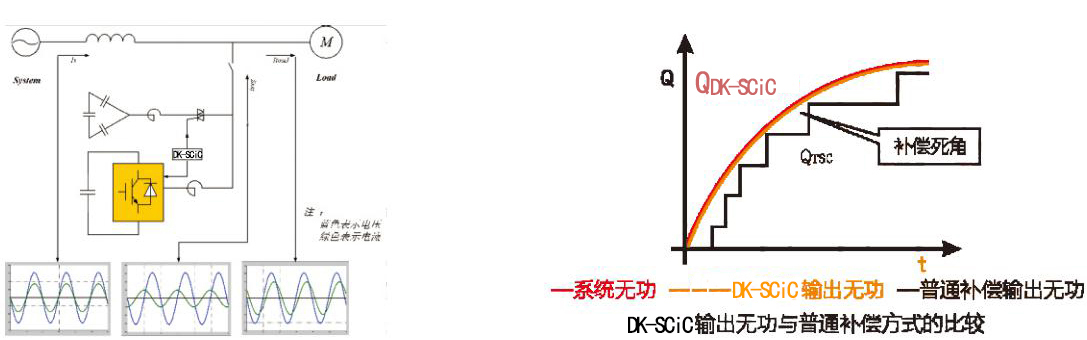

柔性平滑：完全线性、动态输出，平滑稳定，恒定功率因数0.99，既不过补，也不欠补。
自我坚强：全面监控电容的状态、总体运行时间，避免电容“带病”工作，延长使用寿命。
多——效益最多、功能最多
快——响应速度快、维护快
好——线性补偿效果好、外观好、显示界面好
省——省钱省心
＊效益最多：智能型工作方式，提高整机寿命以及降低人力成本。
＊功能最多：既可以补偿容性无功，也可以补偿感性无功，滤除系统谐波，解决三相不平衡问题，消除无功引起的电压波动，在线检测系统的电能质量。
＊响应速度快：10ms以内将功率因数补偿到0.99左右；
＊维护快：全模块设计，自由组合，随意拆装，插拔设计，最大程度降低设备的停机率。
＊补偿后功率因数实时可达0.99以上，无投切震荡，无补偿呆区；
＊Smart控制系统，混合型补偿方式，从源头上保证既不会欠补偿，也不会过补偿；
＊模块便于扩展，减少前期投资浪费；
＊7寸触摸屏，完全人性化设计，可以监控每一路DKiC的工作状态，让用户时时刻刻掌握设备的状态。
＊省去电容补偿控制器；
＊强大的分相补偿能力，完全解决客户三相不平衡问题，最大程度的降低系统线损，给客户带来直接经济效益；
＊Smart智能型控制系统，混合型补偿方式，降低电容的投切时间及次数，延长设备的使用寿命。
智慧型控制系统
完美的7寸触摸屏设计，全能的Smart智能化系统，融合了传统DKiC的控制器功能，设备状态及工作情况清晰明了:可以监控每一路电容的工作状态，包括温度、剩余容值，自动调节SVG模块容量的输出及电容的投切，保障功率因数可以达到0.99以上，最大程度保护电容的使用寿命。
和传统动态补偿对比
功能特性 | 传统动态无功补偿 | DK-SCiC | SVG |
控制方式 | 独立控制器，控制分组投切 | DK-SCiC模块+智慧型控制 系统，稳定、快速 | 智慧型控制系统，最快，最稳定 |
输出无功 | 分组输出，有盲区 | 线性输出，稳定平滑，无盲区 | 全线性输出，无盲区 |
补偿效果 | 0.95左右 | 0.99左右，部分感性到全容性 | 0.99以上，全感性到全容性，补偿范围最大 |
全响应时间 | 大于100ms | 小于10ms | 小于5ms |
滤波能力 |
特定次谐波 | DK-SCiC模块滤除特定次谐波
|
—————— |
三相不平衡 |
一般，需要特殊设计 | 效果明显DK-SCiC模块可以100%全 功率输出，解决三相不平衡问题 | 整机100%全功率输出，解决三相不平衡问题 |
市场售价 | 价格混乱 | 价格适中偏上 | 价格昂贵 |

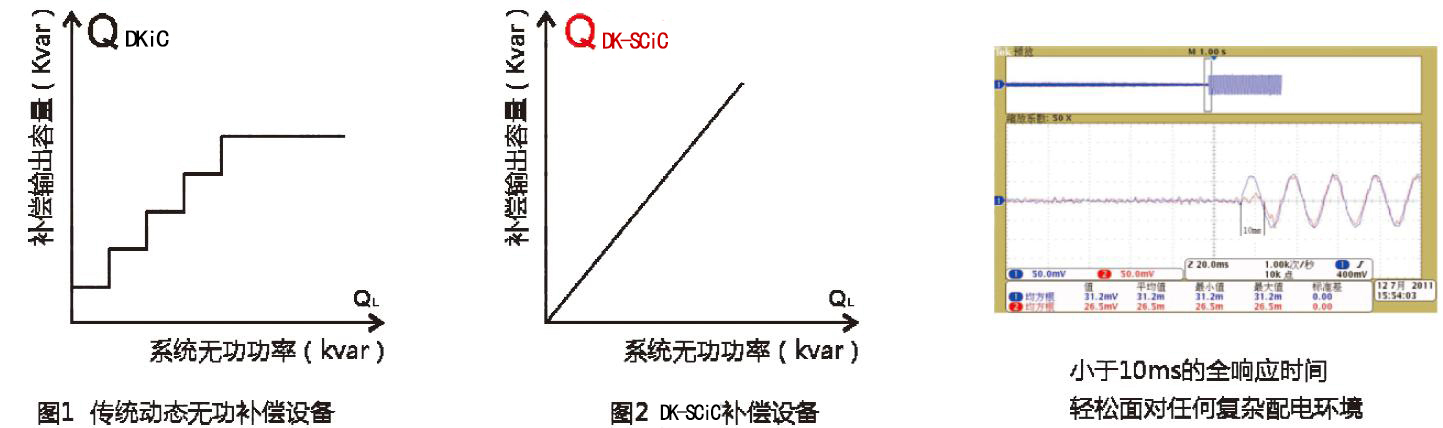

补偿容量曲线图 | 见图1 | 见图2 | —————— |
单柜补偿容量 kvar | 100~400 | |
交流输入 | 额定电压 | 400×（1±20%）V |
额定频率 | 50×（1±10%）Hz | |
接线方式 | 三相四线 | |
技术指标 | 谐波补偿次数 | 特定次谐波 |
目标功率因数 | 0.99 | |
响应时间 | 10ms以内 | |
过载保护 | 可自动设置调节 | |
分相补偿能力 | 40%~100% | |
工作模式 | 自动或者手动 | |
通讯接口 | RS485/以太网可选 | |
防护等级 | IP20/IP52，更高防护等级可定制 | |
显示屏 | 7寸触摸屏 | |
海拔要求 | 室内安装，建议安装海拔高度不超过1000米，高海拔项目可定制 | |
冷却方式 | 强制风冷 | |
单机尺寸W×D×H（mm） | 800×800×2200 | |
噪音 | ＜65dB(A) | |
其它 | 非标尺寸可定制，特殊要求可以致电爱科赛博 | |
DKiC模块 | 电容标称电压：450V~600V可选 电容器容量：50kvar， 电抗器：电抗率1%~14%可选， | |
四、快速选型表
建筑行业
变压器容量（kVA） | 适用于商业中心、办公楼、数据中心、医院、酒店、剧场等谐波含量较小的场合 |
DK-SCiC型号及补偿容量 | |
200
| DK-SCiC-100M/0.4 分补100kvar+共补0kvar |
250 | DK-SCiC-100M/0.4 分补100kvar+共补0kvar |
315 | DK-SCiC-100M/0.4 分补100kvar+共补0kvar |
400 | DK-SCiC-150M/0.4 分补100kvar+共补50kvar |
500 | DK-SCiC-150M/0.4 分补100kvar+共补100kvar |
630 | DK-SCiC-200M/0.4 分补100kvar+共补100kvar |
800 | DK-SCiC-250M/0.4 分补100kvar+共补150kvar |
1000 | DK-SCiC-300M/0.4 分补120kvar+共补180kvar |
1250 | DK-SCiC-400M/0.4 分补160kvar+共补240kvar |
1600 | DK-SCiC-250M/0.4 (2台并机) 分补200kvar+共补300kvar |
2000 | DK-SCiC-300M/0.4 (2台并机) 分补240kvar+共补360kvar |
2500 | DK-SCiC-400M/0.4 (2台并机) 分补320kvar+共补480kvar |
工业行业
变压器容量（kVA） | 谐波含量小的工业场合 |
DK-SCiC型号及补偿容量 | |
500 | DK-SCiC-200M/0.4 分补100kvar+共补100kvar |
630 | DK-SCiC-250M/0.4 分补100kvar+共补150kvar |
800 | DK-SCiC-300M/0.4 分补100kvar+共补200kvar |
1000 | DK-SCiC-400M/0.4 分补160kvar+共补240kvar |
1250 | DK-SCiC-400M/0.4 分补160kvar+共补240kvar |
1600 | DK-SCiC-250M/0.4 (2台并机) 分补200kvar+共补300kvar |
2000 | DK-SCiC-300M/0.4 (2台并机) 分补240kvar+共补360kvar |
2500 | DK-SCiC-400M/0.4 (2台并机) 分补320kvar+共补480kvar |
3000 | DK-SCiC-300M/0.4 (3台并机) 分补360kvar+共补540kvar |
说明：
对于冲击性负载较大，谐波含量高的行业，如汽车、轧机、充电桩及港口等，建议采用DK-SCiC加有源电力滤波器的方式，可以彻底解决电能问题。
