一、概述

有源电力滤波器（APF: Active Power Filter）以并联的方式接入电网，通过实时监测负载的谐波和无功分量，采用PWM变换技术，将与谐波和无功分量大小相等、方向相反的电流注入供配电系统中，实现抑制谐波、动态补偿无功的功能。

二、基本特点

l  实时跟踪、动态补偿

采用基于瞬时无功功率理论的监测技术，实时监测谐波电流，通过瞬时电流跟踪控制，自动跟踪电网谐波变化，具有高度可控性与快速响应性。

l  优异的滤波特性

滤波性能不受系统阻抗影响，无谐振风险。

l  补偿方式灵活

一机多用，即可滤除谐波电流，也可补偿无功，提高功率因数。

l  DSP智能监控

DSP高速监测和运算，确保谐波监测和补偿控制精准有效，兼具智能监控以及故障自动诊断功能；具备远程通讯接口，可通过PC机实时监控。

l  先进的功率变换设计

采用最新的IGBT高频开关器件，主电路采用三相桥式全控PWM变流技术，具有体积小、效率高、可靠性高的特点，先进的多重化技术实现整机容量的扩展。

l  标准的模块化设计

功率电路和控制电路采用模块或组件结构，在实现标准化生产的同时提高了使用中的可靠性和可维修性。

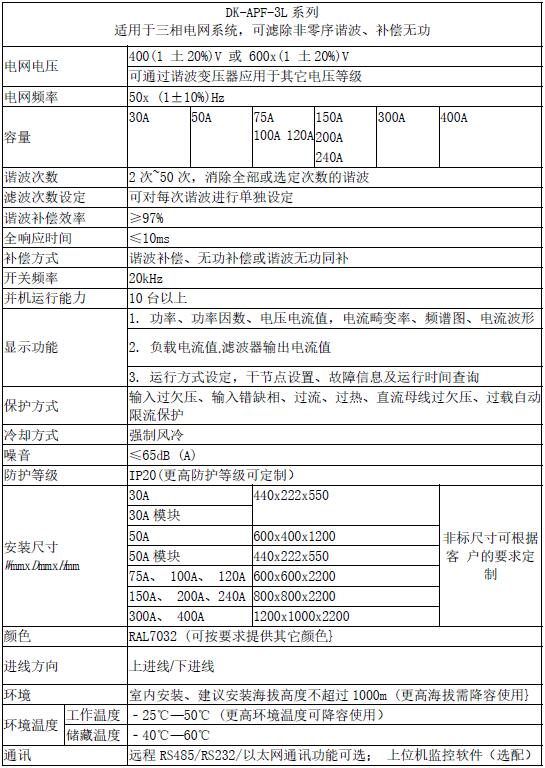

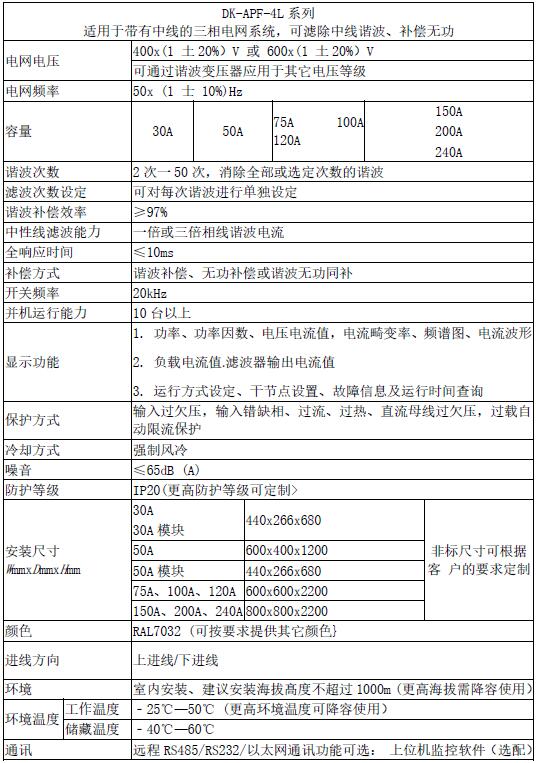

三、技术参数

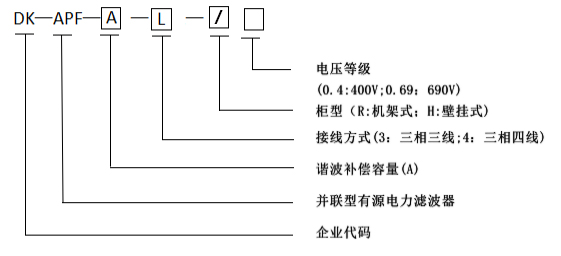

四、选型说明

五、补偿方案选择

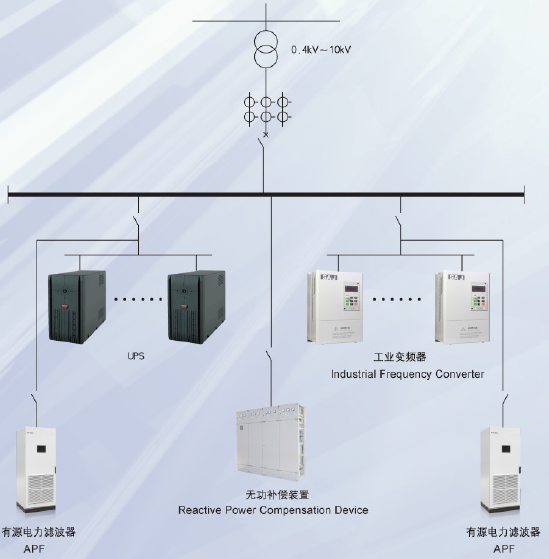

l  方案一  集中补偿

针对变压器进行集中治理，可有效滤除公共母线谐波电流，保证谐波电流不流入变压器。

适用现场：非线性负载数量较多，单个负载功率较小的场合。

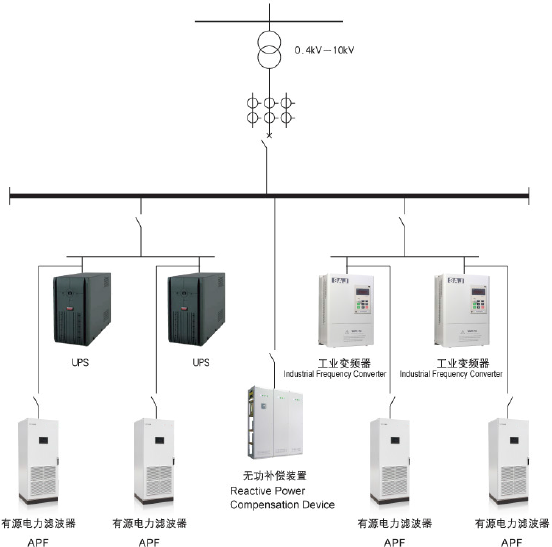

l  方案二  支路补偿

针对电网中谐波含量较大的支路进行滤波，保证该支路谐波电流不会流入公共母线。

适用现场：非线性负载集中在同一支路。

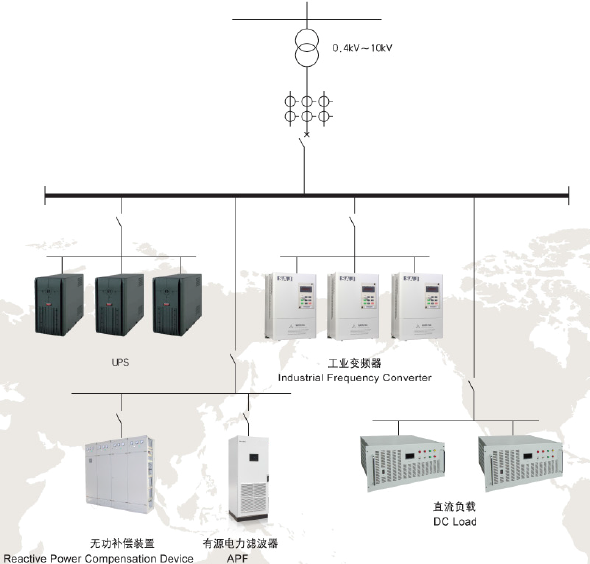

l  方案三  就地补偿

针对负载进行就地滤波，保证谐波电流不会干扰到其它负载。

适用场合：大功率、非线性负载。
